Материал паяльной маски: полное руководство

Когда речь идёт о надёжности печатных плат, проблемы часто связывают с толщиной меди, типом поверхностного покрытия или паяльной пастой. Однако на практике многие дефекты пайки и проблемы долговременной надёжности связаны с материалом паяльной маски PCB. Слой паяльной маски — это не просто «зелёный слой краски» на плате. Именно материал паяльной маски является основной темой данной статьи.

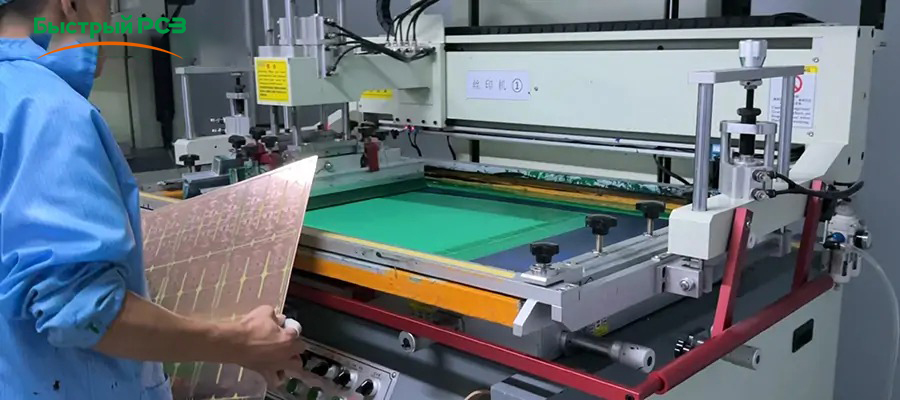

В процессе производства печатных плат материал паяльной маски выполняет следующие ключевые функции:

Контроль пайки (выход годной продукции при сборке)

Паяльная маска ограничивает растекание расплавленного припоя, предотвращая образование перемычек между соседними площадками и снижая риск коротких замыканий.

Защита медной фольги (надёжность)

Материал паяльной маски изолирует поверхность меди от воздуха, влаги, остатков флюса и других загрязнений, снижая вероятность окисления и коррозии.

Электрическая изоляция (безопасность и производительность)

Повышая поверхностное сопротивление изоляции, слой паяльной маски эффективно снижает риск утечек тока (особенно в условиях высокой влажности).

Механическая защита (эксплуатация и износ)

Отверждённый слой паяльной маски повышает устойчивость поверхности к царапинам и снижает риск механических повреждений проводников в процессе производства, разделения плат, транспортировки и эксплуатации.

Понимание материала паяльной маски включает не только оценку его влияния на дефекты сборки, но и анализ его роли в обеспечении долгосрочной надёжности и электрической безопасности печатной платы.

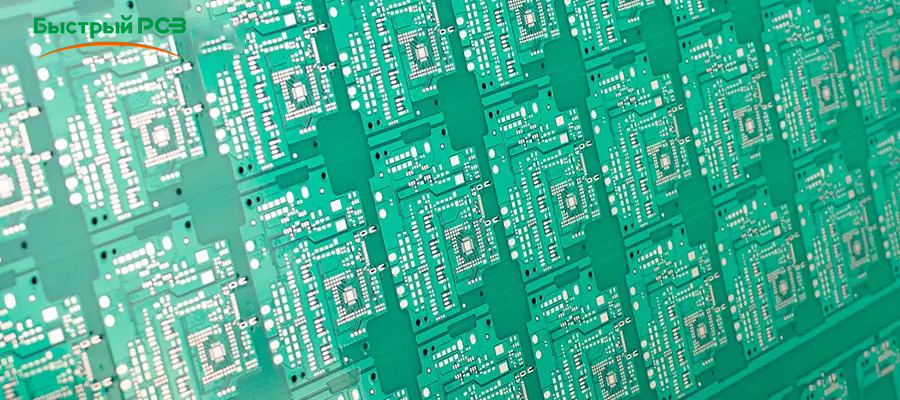

Из чего состоит материал паяльной маски?

Материал паяльной маски по своей сути представляет собой инженерную полимерную систему покрытия. Обычно он состоит из следующих ключевых компонентов:

Базовая смола:

Это структурная основа материала паяльной маски, чаще всего представленная эпоксидной смолой или модифицированной системой эпокси-акрилатов. Тип смолы во многом определяет твёрдость паяльной маски, её адгезию к медной фольге и подложке, гибкость, а также химическую и влагостойкость. Эпоксидные системы благодаря своей стабильной совокупности свойств широко применяются в материалах паяльной маски для PCB.

Отвердители / сшивающие агенты:

Отвердители используются для инициирования сшивания полимерных молекул в процессе термического или УФ-отверждения, формируя стабильную сетчатую структуру. Эта сшитая структура придаёт слою паяльной маски высокую механическую прочность и термическую стабильность. Именно это позволяет материалам паяльной маски PCB выдерживать высокие температуры бессвинцовой пайки оплавлением и многократные термические циклы без растрескивания и отслаивания.

Фотоинициаторы:

Фотоинициаторы играют ключевую роль в фоточувствительных материалах паяльной маски (например, LPI). Под воздействием ультрафиолетового излучения они запускают реакцию, позволяя слою паяльной маски проходить точную экспозиционную обработку. Это обеспечивает высокое разрешение при формировании окон и точное совмещение.

Пигменты:

Пигменты придают материалам паяльной маски различные цвета, такие как зелёный, чёрный, синий, красный, белый или матовый чёрный. Цвет также является частью функционального дизайна, поскольку он влияет на удобство ручного контроля, контраст для AOI-инспекции и поглощение тепла в процессе пайки оплавлением.

Наполнители и функциональные добавки:

Используются для регулирования и оптимизации свойств материалов паяльной маски, включая контроль вязкости при нанесении, снижение усадки при отверждении, улучшение огнестойкости и другие характеристики. Правильное соотношение этих компонентов напрямую влияет на надёжность печатных плат.

Основные типы материалов паяльной маски

После понимания базового состава материалов паяльной маски следующим шагом является рассмотрение их форм. В реальном производстве PCB паяльная маска не существует в единственной форме. В зависимости от метода формирования изображения, технологии нанесения и требований применения, материалы паяльной маски представлены в различных типах.

Свойства материалов паяльной маски

Следующие показатели свойств материалов паяльной маски обычно рассматриваются как ключевые ориентиры при производстве и оценке надёжности.

1. Адгезия к медной фольге и подложке

Адгезия — одно из самых базовых и важных свойств материалов паяльной маски. Они должны надёжно сцепляться как с медными дорожками, так и с поверхностью подложки PCB, обеспечивая достаточную прочность соединения. При недостаточной адгезии возможны такие дефекты, как деформация краёв площадок, отслаивание после пайки оплавлением или растрескивание при термоциклировании. Качественные материалы паяльной маски должны сохранять стабильную адгезию даже после многократных бессвинцовых циклов пайки оплавлением и локального нагрева при ремонте.

2. Термостойкость и стабильность при бессвинцовой пайке оплавлением

Современная сборка PCB обычно выполняется по бессвинцовой технологии, где пиковая температура пайки оплавлением превышает 245 °C. Поэтому термостойкость является одним из ключевых показателей материалов паяльной маски. Надёжные материалы должны сохранять свои исходные механические свойства и адгезию даже после многократных циклов воздействия высоких температур.

3. Химическая стойкость

В процессе сборки и очистки материалы паяльной маски контактируют с активаторами флюса, моющими средствами и возможными остаточными ионными загрязнениями. Поэтому качественные материалы должны обладать хорошей химической стойкостью, чтобы избежать набухания, размягчения или ухудшения состояния поверхности слоя маски.

 4. Электрические изоляционные свойства

Способность к электрической изоляции является одной из ключевых функций материалов паяльной маски PCB. Качественные материалы должны иметь высокое поверхностное сопротивление изоляции (SIR) и сохранять стабильность в условиях высокой влажности, повышенного напряжения смещения и других неблагоприятных факторов.

 5. Механическая прочность и износостойкость

После полного отверждения материал паяльной маски должен образовывать защитный слой с достаточной механической прочностью. Оптимальная твёрдость и устойчивость к царапинам эффективно защищают проводники от повреждений в процессе разделения плат, монтажа, транспортировки и сборки. При этом слой паяльной маски не должен быть чрезмерно хрупким.

В целом, свойства материала паяльной маски определяют не только выход годной продукции в процессе сборки, но и напрямую влияют на электрическую безопасность, устойчивость к внешним условиям и долговременную надёжность печатной платы.

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

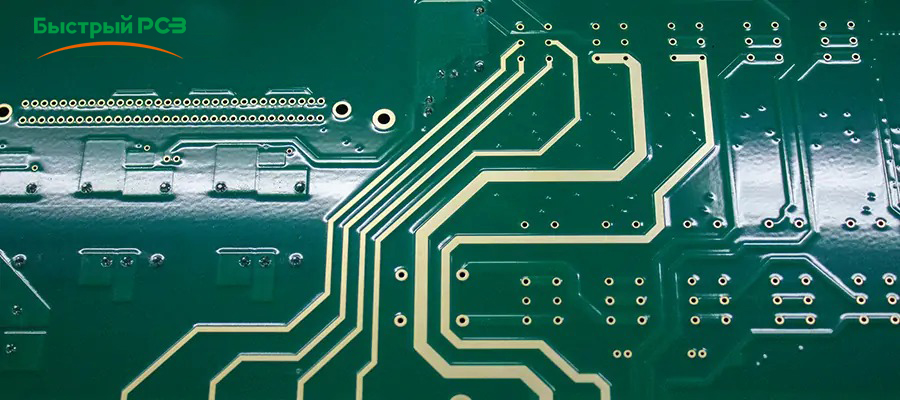

Почему материал паяльной маски важен в производстве PCB

Материал паяльной маски PCB — это функциональный материал в производстве печатных плат, который напрямую влияет на стабильность производства, выход годной продукции при сборке и долговременную надёжность. Если материал паяльной маски выбран неправильно или контроль процесса недостаточен, это часто приводит к скрытым дефектам, которые трудно обнаружить на этапе производства, но которые могут привести к крайне высоким затратам в процессе эксплуатации.

С точки зрения производства материал паяльной маски играет ключевую роль в управлении процессом пайки.

1. Подходящий материал паяльной маски PCB способен формировать стабильный барьер для припоя. Это обеспечивает эффективное ограничение растекания припоя при пайке оплавлением и снижает риск образования перемычек и коротких замыканий в SMT с малым шагом и высокоплотных схемах.

2. Материалы паяльной маски с хорошим разрешением или адгезией позволяют повысить общий выход годной продукции при условии стабильных процессов монтажа и нанесения паяльной пасты.

3. Для материалов паяльной маски PCB, которые должны выдерживать многократные циклы высокотемпературной пайки оплавлением, недостаточная термостойкость может привести к проблемам надёжности. Поэтому важно выбирать материалы с высокой термостойкостью.

С точки зрения электрических характеристик, материал паяльной маски PCB также является важной частью изоляционной системы платы. Стабильные свойства материала помогают поддерживать высокое поверхностное сопротивление изоляции, снижать риск токов утечки и подавлять явления электрохимической миграции.

С точки зрения механической защиты, отверждённый слой паяльной маски эффективно защищает медные проводники от царапин и механических нагрузок.

Кроме того, материал паяльной маски PCB напрямую влияет на стабильность и повторяемость массового производства. Равномерная толщина покрытия, стабильное поведение при отверждении и предсказуемые характеристики формирования рисунка позволяют удерживать производственный процесс в контролируемых пределах. При стабильных свойствах материала производство PCB достигает более высокой однородности, выхода годной продукции и надёжности.

В целом, материалы паяльной маски являются ключевым фактором в производстве PCB, существенно влияющим на качество продукции, эффективность сборки и весь жизненный цикл изделия.

Материал паяльной маски, используемый PCBfast

В реальном производстве PCBfast выбирает материал паяльной маски в зависимости от плотности разводки платы, метода сборки и конечных условий применения изделия. Это позволяет обеспечить стабильные и надёжные характеристики слоя паяльной маски как в процессе производства, так и в ходе эксплуатации продукта.

В большинстве потребительских электронных устройств, промышленных приложений и проектов с высокими требованиями к надёжности PCBfast в основном использует жидкую фоточувствительную паяльную маску (LPI). Этот материал отличается стабильной точностью формирования рисунка, контролируемой толщиной слоя и высокой адгезией к медной фольге и подложке, обеспечивая сбалансированные эксплуатационные характеристики

При оценке материалов паяльной маски PCBfast рассматривает термостойкость и стабильность технологического процесса как ключевые факторы. Выбранные материалы должны выдерживать многократные циклы бессвинцовой пайки оплавлением без таких проблем, как вспучивание, изменение цвета или потеря адгезии. Стабильные свойства материала помогают предотвратить оголение краёв контактных площадок и возможные вторичные дефекты, возникающие в процессе сборки или ремонта.

Электрические изоляционные свойства также являются важным критерием при выборе материалов паяльной маски. Используемые материалы способны сохранять высокое поверхностное сопротивление изоляции даже в условиях высокой влажности и при наличии приложенного напряжения смещения. Это особенно важно для высокоплотных схем, высоковольтных конструкций и промышленных применений.

Применяемые PCBfast материалы паяльной маски также поддерживают высокое разрешение формирования рисунка и точное совмещение, обеспечивая равномерный рисунок по всей плате. Это напрямую способствует повышению выхода годной продукции при сборке плат с малым шагом и HDI.

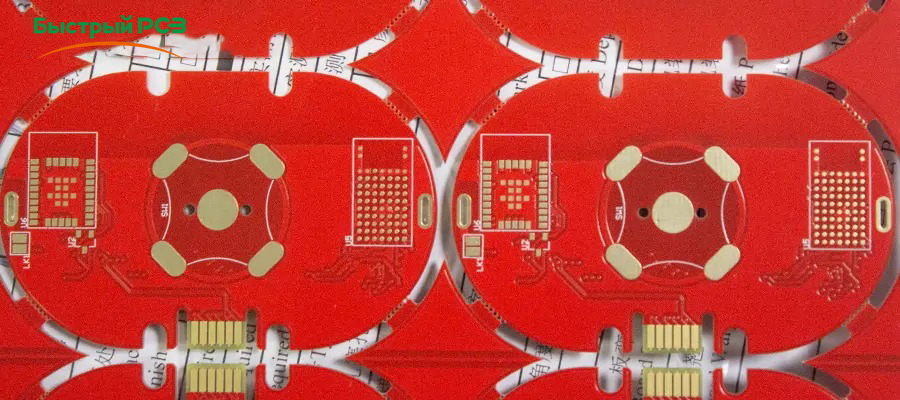

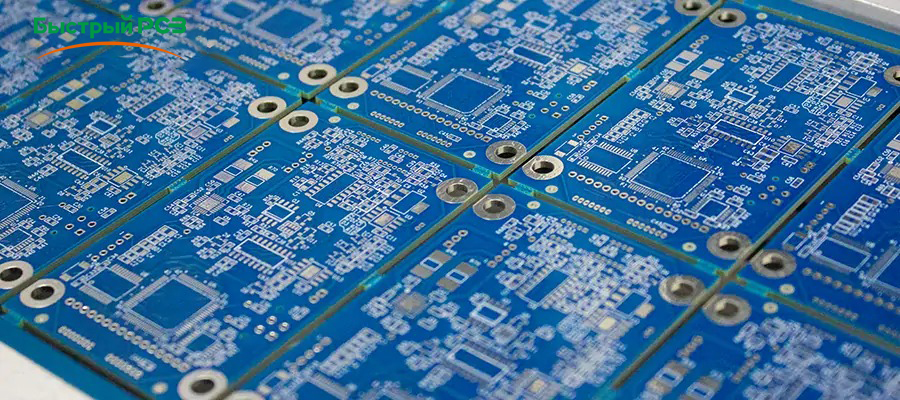

Помимо стандартной зелёной паяльной маски, PCBfast предлагает различные цветовые варианты, такие как чёрный, синий, красный, белый и матовый. Выбор цвета определяется не только внешним видом, но и комплексной оценкой контраста для AOI-инспекции, удобства визуального контроля и теплового поведения в процессе пайки оплавлением.
