Обработка поверхности включает в себя не только выбор внешнего вида печатной платы (PCB). Она напрямую влияет на качество пайки, электрическую стабильность и долгосрочную надёжность изделия. Сегодня мы рассмотрим один из видов поверхностной обработки — позолоченную печатную плату (gold plated PCB). Среди различных процессов обработки поверхности позолоченные PCB широко применяются в изделиях с высокими требованиями к надёжности благодаря их отличной стойкости к окислению и стабильным характеристикам.



Однако в реальной инженерной практике и при производственных коммуникациях термин «позолоченная PCB» часто приводит к недоразумениям. В большинстве случаев он относится к двум совершенно разным процессам: ENIG (иммерсионное золочение) и PCB с гальваническим золотым покрытием (electroplated gold PCB).



Далее в этой статье мы рассмотрим золотые покрытия с точки зрения производства и системно сравним различия между ENIG-покрытием и традиционной позолоченной PCB. Сначала давайте разберёмся, что такое позолоченная PCB.


Что такое позолоченная печатная плата (PCB)?

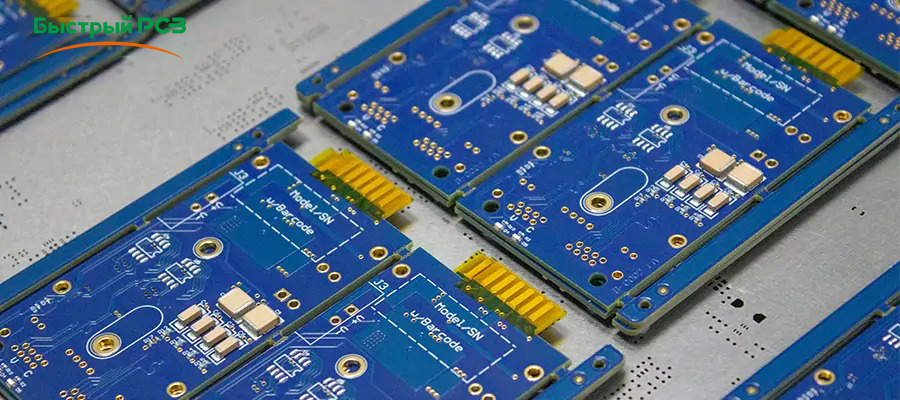

Gold Plated PCB


Позолоченная печатная плата (PCB) — это плата, в которой золото используется в качестве конечного слоя поверхностной обработки на открытых проводящих участках (таких как контактные площадки, точки контакта или интерфейсы разъёмов). Основная цель позолоты PCB — предотвратить окисление медной поверхности и обеспечить стабильность электрических соединений в процессе сборки и эксплуатации. В позолоченных печатных платах золотой слой в основном выполняет функцию защитного покрытия поверхности.



В зависимости от способа формирования золотого слоя, позолоченные PCB обычно делятся на два типа: иммерсионное золочение (immersion gold plating) и гальваническое золочение (electroplated gold). Этот момент уже упоминался ранее, и далее в тексте будет дано подробное объяснение.



Услуги PCBA от PCBfast


Типы позолоты печатных плат (PCB)


Как уже упоминалось выше, с точки зрения производства процесс позолоты печатных плат (PCB) в основном делится на две категории: ENIG (Electroless Nickel Immersion Gold — химическое никелирование с иммерсионным золочением) и гальваническое золочение (electroplated gold). Среди процессов гальванического золочения они дополнительно подразделяются на твёрдое золото (hard gold) и мягкое золото (soft gold) в зависимости от физических свойств золотого слоя.



В следующей таблице представлен обзор основных типов позолоты PCB. Твёрдое и мягкое золото являются подтипами гальванического золочения.



Тип позолоты PCB

Метод нанесения золота

Типичная толщина золота

Основная функция

Области применения

ENIG (иммерсионное золочение)

Химическое замещение (без внешнего тока)

Очень тонкий, равномерный слой

Защита поверхности и паяемость

SMT-площадки, компоненты с мелким шагом

Гальваническое золото (Electroplated gold)

Электрохимическое осаждение с током

Более толстый, контролируемый слой

Электрический контакт и износостойкость

Золотые пальцы, контакты разъёмов

Твёрдое золото (Hard gold)

Гальваническое золото с добавками (кобальт или никель)

Толстый и механически прочный слой

Устойчивость к истиранию

Краевые разъёмы, контактные вставки

Мягкое золото (Soft gold)

Высокочистое гальваническое золото

Толстый, но мягкий слой

Проволочное соединение (wire bonding)

Контактные площадки ИС (специализированное применение)


Иммерсионное золочение (ENIG)



Иммерсионное золочение ENIG — это широко применяемый химический процесс поверхностной обработки в производстве печатных плат (PCB). В этом процессе слой золота осаждается на поверхность никелевого слоя посредством химической реакции замещения, при этом внешний электрический ток не требуется на всём протяжении процесса.



В платах с ENIG основная функция золотого слоя — защита нижележащих слоёв никеля и меди от окисления, а также обеспечение стабильной поверхности для пайки при последующей сборке. Благодаря равномерной толщине и гладкой поверхности золотого слоя этот процесс обычно используется для SMT-площадок и зон с компонентами с мелким шагом.



Примечание: в ENIG-покрытии основной функцией золотого слоя является исключительно защита поверхности и обеспечение надёжности сборки.



Гальваническое золочение (Electroplated Gold)



Гальваническое золочение — это процесс, при котором золото осаждается на поверхность PCB электрохимическим методом при подаче электрического тока. В отличие от иммерсионного золочения, данный процесс позволяет точно контролировать толщину золотого слоя и лучше подходит для участков с особыми требованиями к контактным характеристикам.



Гальваническое золото обычно применяется в зонах, где требуется долговременный стабильный электрический контакт или частое подключение и отключение, например, в золотых пальцах (gold fingers) и контактах разъёмов.



Твёрдое золото и мягкое золото



В процессе гальванического золочения золотой слой также может дополнительно классифицироваться в зависимости от его механических свойств.




Тип

Состав золота

Характеристики поверхности

Основные области применения

Твёрдое золото (Hard gold)

Золотой сплав с упрочняющими добавками

Высокая твёрдость и высокая износостойкость

Электрические контакты, золотые пальцы

Мягкое золото (Soft gold)

Высокочистое золото

Мягкая поверхность с хорошей пластичностью

Золотое проволочное соединение (wire bonding)

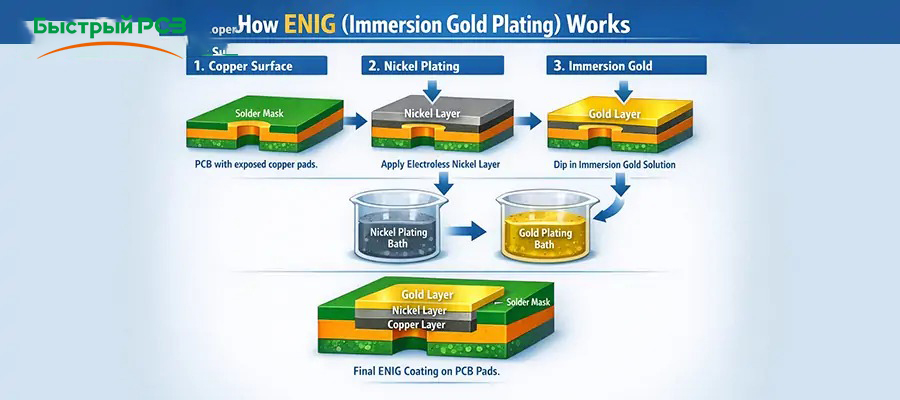

Как работает ENIG (иммерсионное золочение)



ENIG — это химический процесс поверхностной обработки, используемый при производстве позолоченных печатных плат (PCB). В отличие от гальванического покрытия, иммерсионное золочение не требует электрического тока на протяжении всего процесса. Вместо этого на открытой медной поверхности формируется структура никель–золото посредством серии контролируемых химических реакций.



Процесс ENIG обычно включает следующие три основных этапа.



Активация меди



Перед осаждением металла открытые медные площадки на позолоченной PCB должны пройти тщательную очистку и активацию, чтобы удалить оксидный слой, загрязнения и остатки предыдущих процессов. Этот этап обеспечивает стабильную и равномерную основу для последующего нанесения металлического слоя. Если активация медной поверхности выполнена некорректно, это напрямую повлияет на общую надёжность золотого покрытия PCB.


ENIG (Immersion Gold Plating)


Химическое никелирование (Electroless Nickel Deposition)



После завершения активации медной поверхности на неё осаждается слой никеля посредством химической реакции. В этом процессе не используется электрический ток, поэтому никелевый слой равномерно формируется на всех открытых участках. В позолоченных PCB никелевый слой является ключевым конструктивным слоем, его типичная толщина составляет около 3–6 мкм. Основные функции этого слоя включают:



  •  Выполнение роли барьерного слоя диффузии между медью и золотом



  •  Обеспечение необходимой механической прочности



  •  Формирование реального паяемого интерфейса при сборке


В позолоченных печатных платах именно этот никелевый слой непосредственно участвует в образовании паяных соединений.



Иммерсионное золочение (Immersion Gold Plating)



После формирования никелевого слоя на его поверхности осаждается чрезвычайно тонкий слой золота посредством реакции замещения. В процессе иммерсионного золочения ионы золота замещают небольшую часть металла на поверхности никеля, формируя равномерное золотое покрытие. В ENIG-покрытии толщина золотого слоя обычно очень мала и составляет примерно 0,05–0,1 мкм. Основная функция этого слоя — предотвращение окисления никеля до момента пайки и обеспечение стабильного состояния поверхности для сборки позолоченной PCB.



В готовой позолоченной печатной плате сам золотой слой не образует структуру паяного соединения. В процессе пайки оплавлением (reflow) золото быстро растворяется в припое, после чего припой непосредственно взаимодействует с никелевым слоем, формируя настоящее металлургическое соединение. В структуре ENIG золото выполняет преимущественно защитную функцию, тогда как никелевый слой является ключевым интерфейсом, определяющим надёжность паяных соединений в позолоченной PCB.




О PCBfast



Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.



ENIG и позолоченная PCB: ключевые различия



Каковы основные различия между ENIG и печатными платами с гальваническим золотым покрытием? Ниже приведено прямое сравнение ENIG и гальванического золочения с точки зрения производства и областей применения.




Параметр

ENIG (иммерсионное золочение)

Гальваническое золочение PCB

Метод осаждения золота

Химическое замещение (иммерсионное золочение)

Гальваническое осаждение с использованием электрического тока

Использование электрического тока

Нет

Да

Толщина золота

Тонкий слой, обычно 0,05–0,1 мкм

Более толстый, регулируется в зависимости от требований

Плоскостность поверхности

Очень ровная и равномерная

Относительно менее ровная

Паяемость

Стабильная, подходит для SMT-сборки

Обычно не используется как основная паяемая поверхность

Износостойкость

Средняя

Отличная

Типичные области применения

Паяльные площадки, BGA, QFN, зоны SMT

Золотые пальцы, краевые разъёмы, контактные зоны

Стоимость

Относительно экономичное решение

Более высокая стоимость

Типичное назначение

Паяемое покрытие поверхности

Функциональное/контактное золотое покрытие


Области применения позолоченных печатных плат



В зависимости от метода сборки печатной платы, условий эксплуатации и наличия механического износа можно выбирать различные типы позолоченных PCB. Хотя ENIG и гальваническое золочение относятся к процессам позолоты PCB, их области применения существенно различаются.



Иммерсионное золочение в основном используется в тех случаях, где особенно важны качество пайки, плоскостность поверхности и надёжность сборки. Типичные области применения включают:



  •  Потребительская электроника, собранная по технологии SMT


  •  Платы промышленного управления с высокой плотностью трассировки


  •  Медицинская электроника с высокими требованиями к стабильности паяных соединений


  •  Автомобильные электронные платы с многослойной структурой


  •  Высокоплотный монтаж SMT с использованием компонентов BGA, QFN или устройств с мелким шагом


applications of gold plated PCB


В этих применениях основное требование — получить гладкую, устойчивую к окислению и пригодную для пайки поверхность. Поэтому ENIG широко считается стандартным выбором для позолоченных PCB, предназначенных в основном для монтажа.



Гальваническое золочение PCB в основном используется в случаях, где более важны механическая износостойкость и надёжность электрического контакта. Типичные области применения включают:



  •  Золотые контакты (пины) плат расширения



  •  Разъёмы на задней панели



  •  Модули памяти



  •  Интерфейсные зоны, требующие частого подключения и отключения или постоянного контакта



В таких применениях более толстый золотой слой, сформированный в процессе гальванического золочения PCB, способен обеспечивать стабильный электрический контакт даже при многократном механическом износе. Если в зонах с высоким износом по ошибке использовать ENIG или другие виды позолоты PCB, это часто приводит к преждевременному выходу из строя или дополнительным затратам на доработку.


Услуги PCB от PCBfast


Как выбрать подходящее золотое покрытие


Выбор подходящего метода позолоты PCB зависит от понимания функционального назначения печатной платы в конечном изделии, а не только от решения «использовать ли золотое покрытие». Прежде всего необходимо определить, служит ли золотой слой в основном для пайки или для обеспечения электрического контакта.



В следующих случаях иммерсионное золочение обычно является более подходящим вариантом:



  •  Плата собирается с использованием технологии SMT



  •  Есть требования к высокой плоскостности поверхности



  •  Золотой слой используется в основном для защиты от окисления, а не для износостойкости



  •  При выборе поверхностной обработки всей платы необходимо учитывать контроль стоимости



В следующих ситуациях более целесообразно использовать гальваническое золочение PCB:



  •  На плате имеются золотые пальцы или разъёмные интерфейсы



  •  Требуется выдерживать многократное подключение/отключение или скользящие контакты



  •  Есть чёткие требования к механической износостойкости



  •  Необходим точный контроль толщины золотого слоя



В реальных проектах многие позолоченные печатные платы используют оба метода одновременно: зоны площадок выполняются с применением ENIG, а гальваническое золото наносится только на определённые контактные участки. Такой комбинированный подход позволяет достичь более оптимального баланса между надёжностью, производительностью и стоимостью. В конечном итоге выбор подходящего процесса позолоты PCB должен основываться на реальных требованиях применения, а не на цвете поверхности или названии технологии.



Заключение



Позолоченная PCB — это обобщённый термин, охватывающий различные процессы нанесения золотого покрытия. В данной статье в основном рассмотрены два метода: химическое (иммерсионное) золочение и гальваническое золочение. Как было показано, эти два метода имеют принципиальные различия в формировании золотого слоя, контроле его толщины и фактических функциях на печатной плате.



Основная цель процесса ENIG — обеспечить ровную и устойчивую к окислению поверхность для пайки при SMT-сборке. Гальваническое золочение чаще применяется в функциональных контактных зонах. В практических применениях многие печатные платы используют оба метода одновременно: ENIG применяется в зонах пайки, а гальваническое золото локально наносится на контактные участки, что позволяет достичь разумного баланса между производительностью и стоимостью.
